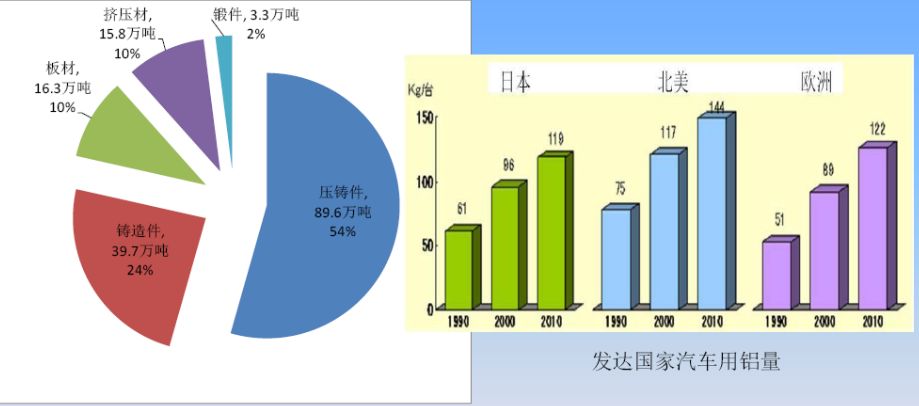

首先，我們來看一下世界上主要國(guó)家的轎車生產(chǎn)量及用鋁量，（圖表數(shù)據(jù)較早，僅供參考），下圖為發(fā)達(dá)國(guó)家用鋁材的需要和分類：
從圖中可以看出，壓鑄件和鑄造件占了近80%，這是由于鑄造本身的特性所決定的。但是在車輛一些結(jié)構(gòu)比較簡(jiǎn)單，但是受力又比較復(fù)雜，對(duì)強(qiáng)度要求較高的零部件，鑄造將無(wú)法滿足。這種情況下，大多會(huì)采用鍛造工藝來完成。下面，我們?cè)敿?xì)了解一下鋁合金鍛造的一些相關(guān)知識(shí)。
A鋁合金鍛造在汽車上的應(yīng)用

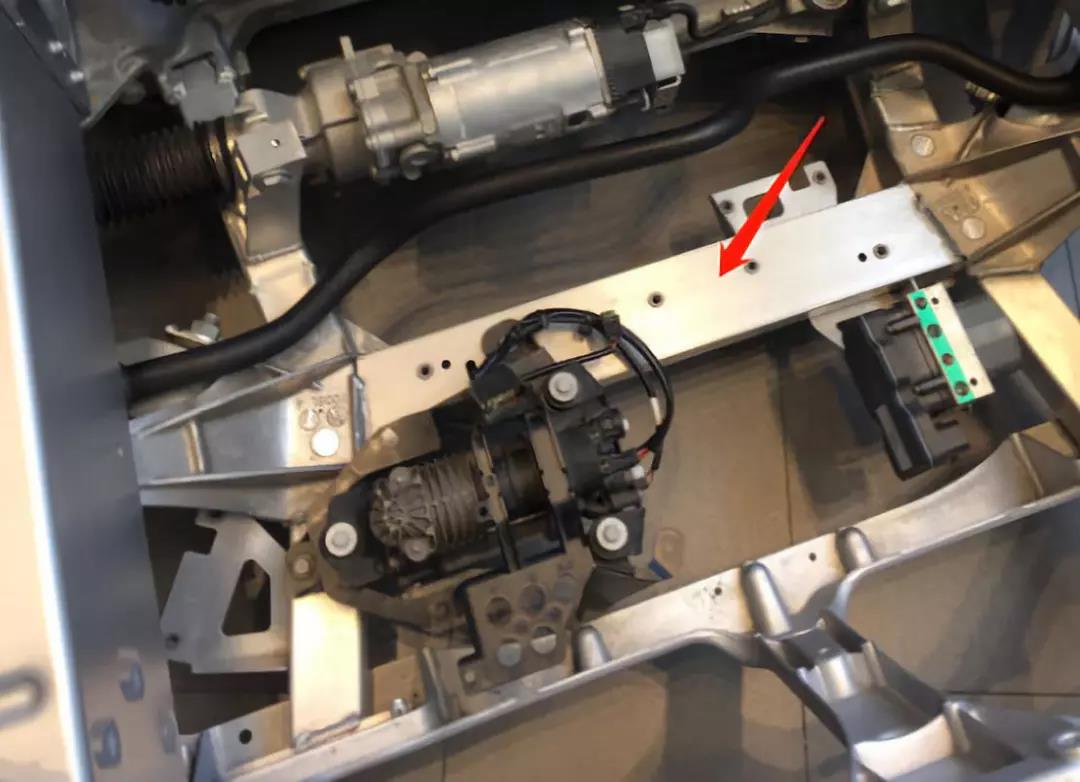

底盤輕量化中，副車架多采用鑄造件與型材或擠壓件焊接，最典型的就是Tesla的副車架。
采用鋁合金鍛造的地方主要是用于前懸和后懸的在一些控制臂上。此類控制臂的特點(diǎn)是形狀簡(jiǎn)單、對(duì)強(qiáng)度要求高、鑄造無(wú)法滿足強(qiáng)度要求。典型的如Tesla的前懸后下擺臂。
下面我們來看下還有哪些車型采用了此種工藝。

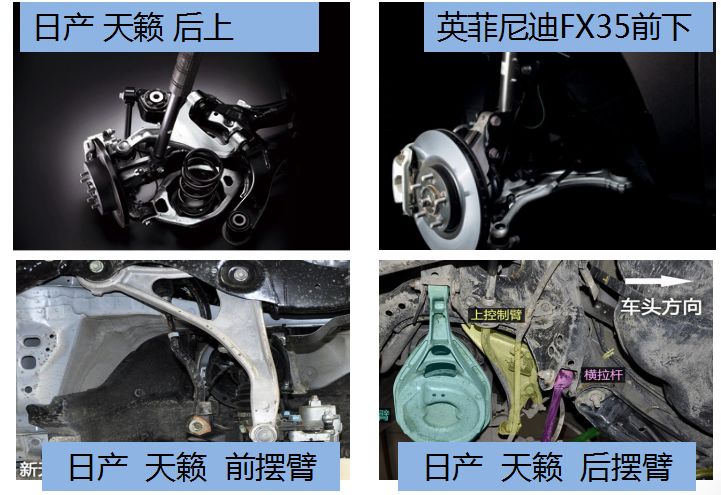

日系：

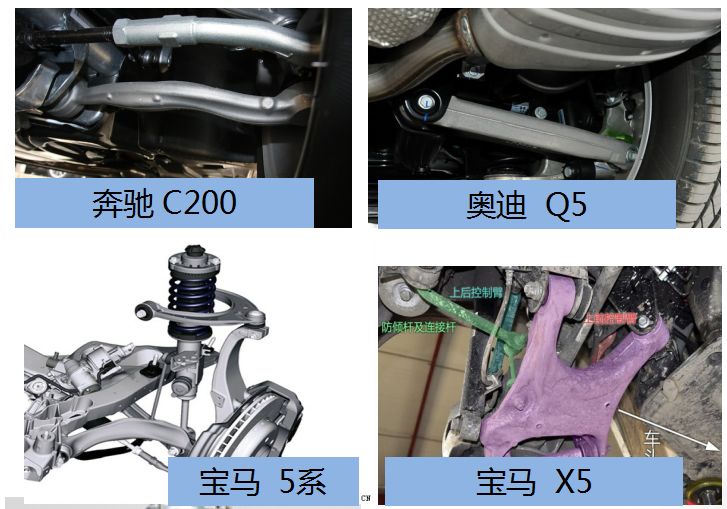

德系：
韓系、美系暫不舉例了，大家可以多注意一下。自主車企現(xiàn)在也開始應(yīng)用，像比亞迪、廣汽、哈弗等一些車型都應(yīng)用了此材料工藝。
B鋁合金鍛造分類

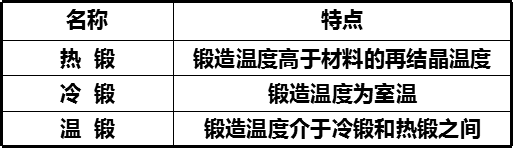

按溫度分：熱鍛、溫鍛、冷鍛。

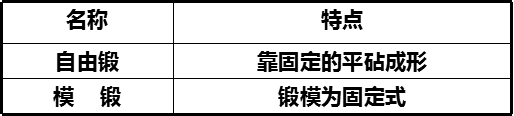

按模具分：模鍛、自由鍛。

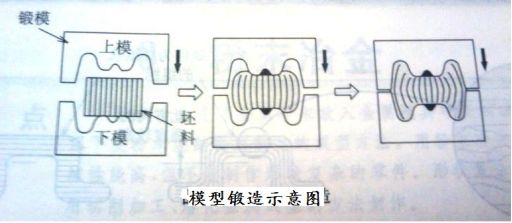

下面為模型鍛造示意圖：

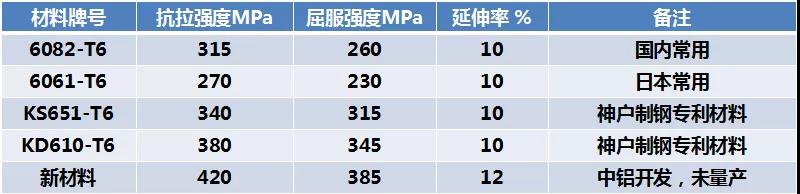

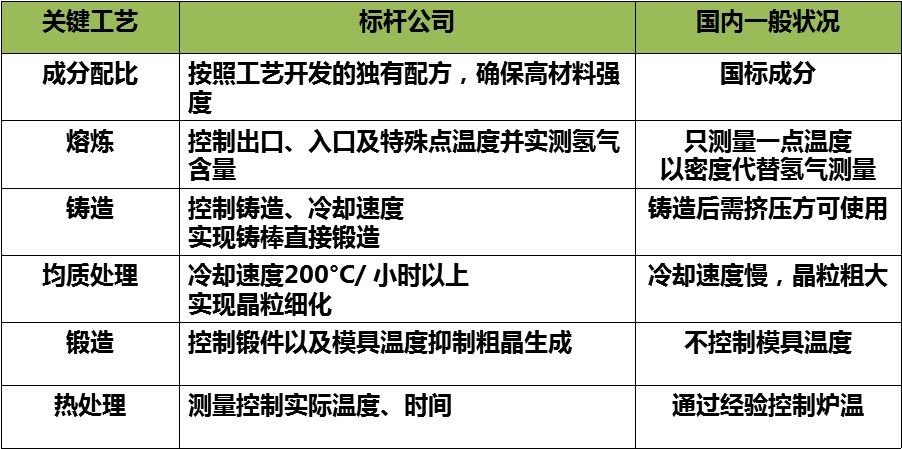

C 常見材料及輕量化效果
? 輕量化效果
D擺臂常見鍛造工藝流程

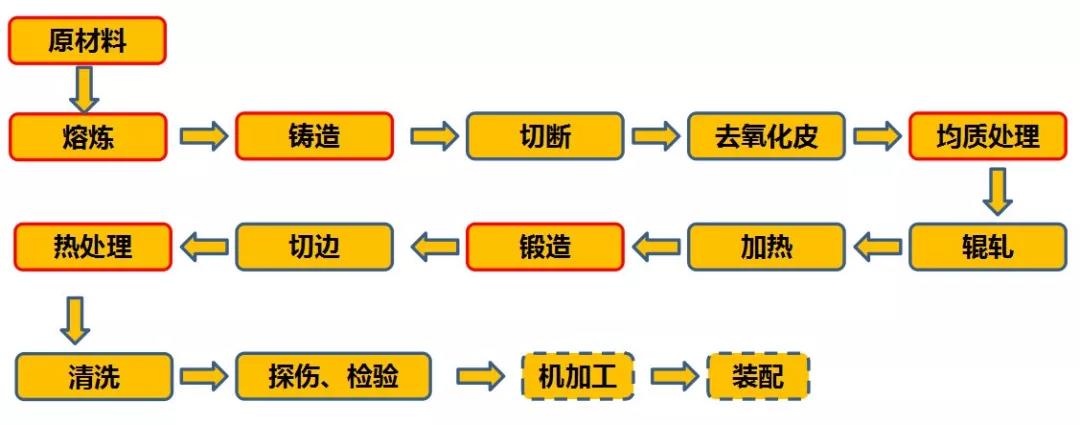

下面列舉了常見的工藝順序：

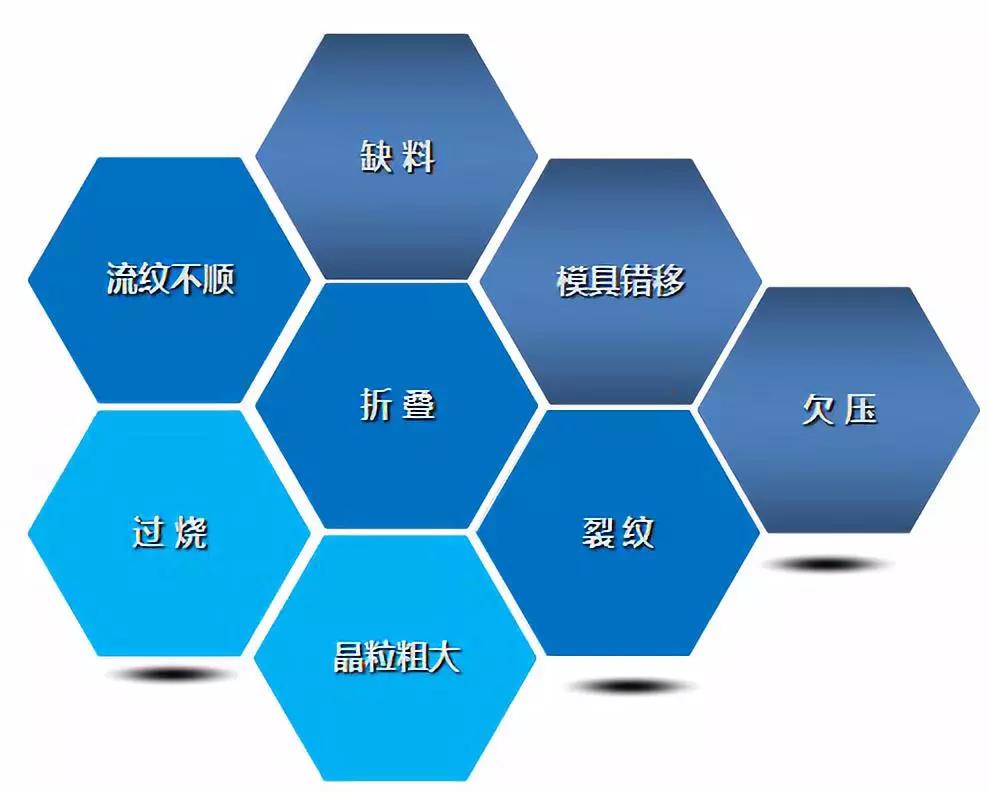

E擺臂常見鍛造工藝缺陷及產(chǎn)生原因
1.過燒
產(chǎn)生原因：
由于鋁合金的溫度范圍窄，其鍛造加熱溫度，尤其是淬火加熱溫度很接近合金的共晶熔化溫度，容易發(fā)生過燒。所以在鍛件和模具加熱以及鍛件淬火加熱時(shí)，必須十分注意溫度上限，嚴(yán)格遵守工藝操作規(guī)程，否則會(huì)引起鍛件過燒。鍛件過燒后，表面發(fā)暗、起泡，一鍛就裂。在熱處理時(shí)產(chǎn)生的過燒，也可能形成裂紋。過燒鍛件的高倍組織特點(diǎn)是：晶界發(fā)毛、加粗，出現(xiàn)低熔點(diǎn)化合物的共晶復(fù)熔球，形成三角晶界。輕微過燒的鍛件，強(qiáng)度稍有提高，但疲勞性能較差。嚴(yán)重過燒后各項(xiàng)性能急劇下降，使鍛件成為廢品。
對(duì)策：
嚴(yán)格控制鑄造、鍛造過程以及熱處理的溫度。
2.晶粒粗大、粗晶過多
產(chǎn)生原因：
大晶粒，它們主要分布在鍛件變形程度小而尺寸較厚的部位，變形程度大和變形激烈的區(qū)域以及飛邊區(qū)附近。另外，在鍛件表面也常常有一層粗晶。產(chǎn)生大晶粒的原因除了由于變形程度過?。淙肱R界變形區(qū)）或變形程度過大和變形激烈不均勻所引起之外，加熱和模鍛次數(shù)過多，加熱溫度過高或終鍛溫度太低也會(huì)產(chǎn)生大晶粒。
鍛件表面層的粗晶，其產(chǎn)生原因有兩種情況：其一，是擠壓坯料表層粗晶環(huán)被帶人鍛件；其二，是模鍛時(shí)模膛表面太粗糙，模具溫度較低，潤(rùn)滑不良，使表面接觸層激烈剪切變形，因而產(chǎn)生粗晶。
對(duì)策：
改進(jìn)模具設(shè)計(jì)，合理選擇坯料，保證鍛件均勻變形；
避免高溫長(zhǎng)時(shí)間加熱，對(duì)容易晶粒長(zhǎng)大的合金，淬火溫度取下限；
減少模鍛次數(shù)，力求一火鍛成；
保證終鍛溫度；
3.流紋不順、穿流、渦流、折疊
產(chǎn)生原因：
產(chǎn)品或模具設(shè)計(jì)不合理，
造成金屬對(duì)流或流向紊亂。
對(duì)策：
產(chǎn)品設(shè)計(jì)時(shí)，筋不能太高太窄，圓角半徑適中，各斷面的變化要盡量平緩；
對(duì)于形狀復(fù)雜的鍛件，應(yīng)采用多套模具，多次模鍛，以保證金屬流動(dòng)均勻，充填容易，纖維連續(xù)。在設(shè)計(jì)預(yù)鍛模膛和制坯模膛時(shí)，必須減小筋的高度，增加腹板厚度，增加筋與腹板的連接半徑，并使制坯模膛的各斷面積等于或稍小于鍛件各相應(yīng)的斷面積。根據(jù)終鍛時(shí)模鍛的情況，來調(diào)整在制坯模中模鍛時(shí)的欠壓量，或重新修整制坯模。制坯模、預(yù)鍛模、終鍛模的各斷面積分別相差15％左右，初鍛、預(yù)鍛時(shí)的欠壓量均嚴(yán)格控制在 lmm左右。從圖片5-24可以看到，鍛件流線分布合理，晶粒大小均勻，沒有折疊缺陷；
調(diào)整坯料形狀、飛邊量，使各斷面金屬量分配、流速合理。
4.裂紋
內(nèi)部裂紋：
產(chǎn)生原因：
坯料內(nèi)、外部存在夾雜；
坯料內(nèi)部組織缺陷；
鍛造工具和模具預(yù)熱溫度不夠。
外部裂紋：
產(chǎn)生原因：
用鑄錠做坯料，疏松、氧化夾渣、
粗大的柱狀晶、表面缺陷；
鍛造溫度過高或過低；
變形程度太大，變形速度太高；
鍛造過程中的彎曲、折疊沒有消除，
再次進(jìn)行鍛造，會(huì)產(chǎn)生表面裂紋；
擠壓坯料粗晶環(huán)、表皮氣泡。
對(duì)策：
提高坯料質(zhì)量，控制坯料內(nèi)部組織；
控制鍛造環(huán)境，鋁鐵要分開，防止鐵屑夾雜；
選擇最佳鍛造溫度范圍，包括材料溫度、模具溫度；
工藝設(shè)計(jì)合理，變形程度要適當(dāng)。
5.缺料
產(chǎn)生原因：
主要發(fā)生在筋肋、凸角、轉(zhuǎn)角、圓角部位，尺寸不符合圖樣要求。產(chǎn)生的原因可能是：
①鍛造溫度低，金屬流動(dòng)性差；
②設(shè)備噸位不足；
③制坯模設(shè)計(jì)不合理，坯料體積或截面尺寸不合格；
④模膛中堆積雜物或脫模劑。
對(duì)策：
產(chǎn)品設(shè)計(jì)時(shí)考慮鍛造可行性；
工藝設(shè)計(jì)合理，變形程度要適當(dāng)；
控制鍛造環(huán)境，鋁鐵要分開，防止鐵屑夾雜；
選擇最佳鍛造溫度范圍，包括材料溫度、模具溫度；
控制脫模劑噴涂量。
6.模具錯(cuò)移
錯(cuò)移是鍛件沿分模面的上半部相對(duì)于下半部產(chǎn)生位移。產(chǎn)生的原因可能是：
①鎖扣之間的間隙過大；
②鍛模設(shè)計(jì)不合理，缺少消除錯(cuò)移力的鎖口或?qū)е?/p>
③模具安裝不良。
7.欠壓
欠壓指鍛造過程中模具沒壓到位，垂直于分模面方向的尺寸普遍增大。產(chǎn)生的原因可能是：
①鍛造溫度低；
②設(shè)備噸位不足；
③模具設(shè)計(jì)不合理。
